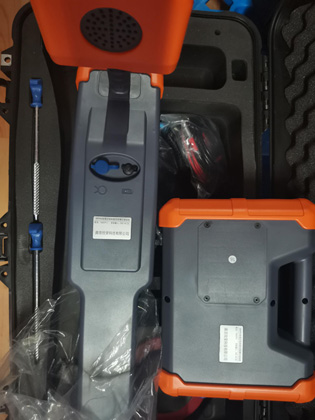

XR4950电缆识别和路径探测仪
XR4950电缆识别和路径探测仪用于电缆路径探测，直观显示管线位置和左右方向，全数字化高精度采样处理，稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。机壳美观坚固、质轻便携。
产品详情
一、功能特点
• 罗盘和方向显示：直观显示管线位置和左右方向。
• 跟踪正误提示：电流方向测量，跟踪正误提示，排除临线干扰（部分频率）。
• 深度和电流测量，可显示信号强度历史曲线。
• 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
• 运行电缆探测：高性能发射卡钳，很大程度向运行电缆耦合输出信号。
• 电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；听诊器（选配件）可在不方便使用卡钳时使用。
• 接地故障查找：升压器（选配件）可将最大输出电压提升至1000V，使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
• 多种探测频率：主动探测和被动探测。
• 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
• 发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
• 内置可拆卸大容量锂离子电池，欠压自动关机，长时间无操作自动关机。
• 机壳美观坚固、质轻便携。
二、技术指标
♦发射机：
1. 输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。
2. 输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3. 输出功率：最大10W，10档可调，全自动实时阻抗匹配。
4. 直连输出电压：最高150Vpp。
5. 过载和短路保护。
6. 人机界面：320×240点阵液晶显示器。
7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
2. 输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3. 输出功率：最大10W，10档可调，全自动实时阻抗匹配。
4. 直连输出电压：最高150Vpp。
5. 过载和短路保护。
6. 人机界面：320×240点阵液晶显示器。
7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
♦接收机：
1. 输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2. 接收频率：
2. 接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。
3. 管线探测模式：宽峰法、窄峰法、音谷法。
4. 电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5. 人机界面：320×240点阵液晶显示器。
6. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
4. 电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5. 人机界面：320×240点阵液晶显示器。
6. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
♦其他：
1. 体积：发射机280×220×90mm，接收机680×120×277mm。
2. 质量：发射机2.3kg，接收机2.0kg。
3. 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4. 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
1. 体积：发射机280×220×90mm，接收机680×120×277mm。
2. 质量：发射机2.3kg，接收机2.0kg。
3. 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4. 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
