XR850电缆故障定位仪

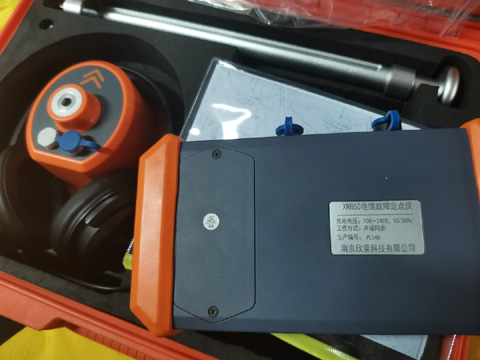

XR850数字式电力电缆故障定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，集成声磁同步法、跨步电压法以及磁场强度法、路径探测多种定点方法于一体，多种定点方式相互验证，确保故障点的精确定点。

产品详情

一、功能描述
XR850数字式电力电缆故障定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，集成声磁同步法、跨步电压法以及磁场强度法、路径探测。多种定点方法于一体，多种定点方式相互验证，确保故障点的精确定点。
二、功能特点
1. 集成多种定点方式，声磁同步法、跨步电压法(可选功能)、磁场强度法。
2. 多种定点方式相互验证确保定点位置准确，可靠。
3. 智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。
4. 自动哑音功能，避免移动传感器的噪音，损伤耳朵。
5. 提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。
6. 声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。
7. 背景降噪功技术，有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。
8. 自动增益功能，磁场触发增益自动调节，更加方便定点。
9. 电子罗盘功能，显示电缆铺设方向和传感器的夹角，提高定点效率。
10. 磁场强度法，记录历史磁场强度，根据故障点磁场强度最强判断故障点。
11. 隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。
12. 电缆深度估算功能。
13. 高性能抗噪耳机监听。
14. 半透半反大屏幕液晶显示，确保阳光下可视。
15. 内置大容量锂离子电池供电，配快速充电器。
16. 电源管理：5分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
17. 小巧便携，重量轻。
18. 支持锂电池供电和干电池供电两种方式（二选一）。
三、技术指标
1. 声磁同步定点功能：
（1）声音通道
a) 带宽
l 全通：100Hz~1500Hz。
l 低通：100Hz~400Hz。
l 高通：200Hz~1500Hz。
l 带通：150Hz~600Hz。
b) 信号最大增益：>=80dB。
c) 定点精度：0.1m。
（2）磁场通道
a) 信号最大增益：>80db
2. 跨步电压定点功能（选配功能）
最大放大倍数： >80db
3. 电源：
a) 电池：内置锂离子电池组，标称电压7.4V，容量3400mAH。
b) 使用时间，可连续使用时间>9小时；
c) 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC2A。
d) 充电时间：<4小时。
4. 显示方式：半透半反320×240彩色液晶。
5. 防水等级：IP65
6. 体积：主机210mm×95mm×115mm。
7. 质量：主机0.6kg；传感器1.4kg
